软件介绍:

COORD GM 2.0 坐标转换工具,它可以实现不同椭球之间的坐标转换,同一椭球的空间直角坐标、大地坐标和平面坐标相互转换,同时支持批量转换。

软件可以进行 WGS84 大地坐标到北京 54、西安 80、国家 2000(CGCS2000)平面坐标的转换,也可以进行如北京 54 到西安 80 平面坐标的转换等,同时自带有一个比较全的帮助文档,可以帮助我们快速上手。

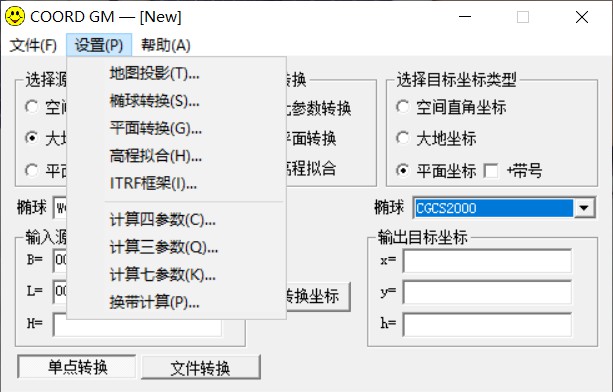

COORD GM 2.0 坐标转换工具COORD GM 2.0 坐标转换工具

使用教程:

首先,在进行坐标转换之前,我们要弄清楚几种坐标表示方法。大致有三种坐标表示方法:经纬度和高程,空间直角坐标,平面坐标和高程。我们通常说的 WGS-84 坐标是经纬度和高程这一种,北京 54 坐标是平面坐标和高程着一种。

然后,再搞清楚转换的严密性问题,在同一个椭球里的转换都是严密的,而在不同的椭球之间的转换是不严密的。举个例子,在 WGS-84 坐标和北京 54 坐标之间是不存在一套转换参数可以全国通用的,在每个地方会不一样,因为它们是两个不同的椭球基准。

那么,两个椭球间的坐标转换应该是怎样的呢?一般而言比较严密的是用七参数法(包括布尔莎模型,一步法模型,海尔曼特等),即 X 平移,Y 平移,Z 平移,X 旋转,Y 旋转,Z 旋转,尺度变化 K。要求得七参数就需要在一个地区需要 3 个以上的已知点,如果区域范围不大,最远点间的距离不大于 30Km(经验值),这可以用三参数(莫洛登斯基模型),即 X 平移,Y 平移,Z 平移,而将 X 旋转,Y 旋转,Z 旋转,尺度变化 K 视为 0,所以三参数只是七参数的一种特例。在本软件中提供了计算三参数、七参数的功能。

在一个椭球的不同坐标系中转换可能会用到平面转换,现阶段一般分为四参数和平面网格拟合两种方法,以四参数法在国内用的较多,举个例子,在某一地既有北京 54 坐标又有地方独立坐标,在这两种坐标之间转换就用到四参数,计算四参数需要两个已知点。更精确的可以提供网格拟合数据, 本软件提供计算和应用四参数的功能, 也提供了网格拟合的功能。

另外,还有高程拟合的问题,大地水准面模型在国内用户中很少会用到,但在国际上已经是标准之一,本软件提供最常用的 EGM96 模型和 Geoid99 模型。

现在举个例子说明:有一个测区,需要完成 WGS-84 坐标到西安 80 的坐标转换,整个转换过程是

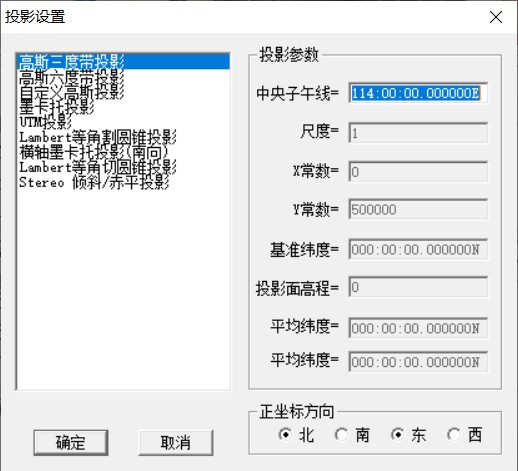

1. 设置投影参数。

COORD GM 2.0 坐标转换工具

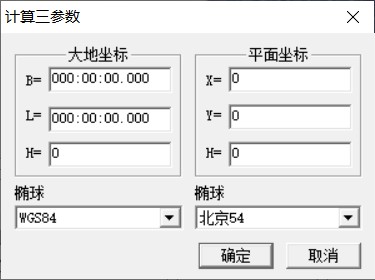

2. 用一个已知点(WGS84 坐标和西安 80 坐标),计算不同椭球转换的三参数(或七参数)。

COORD GM 2.0 坐标转换工具

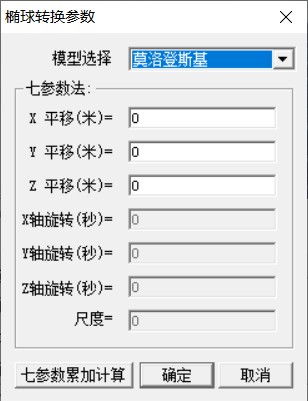

3. 确定转换参数。

COORD GM 2.0 坐标转换工具

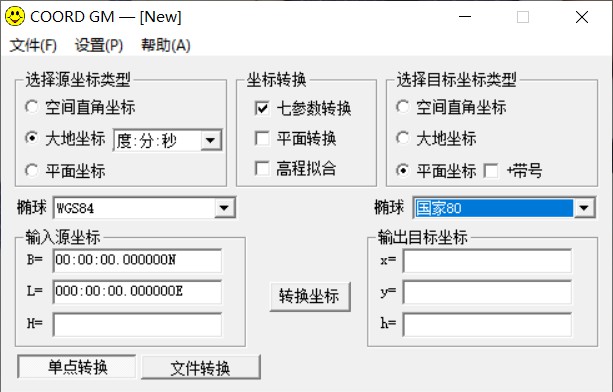

4. 打开七参数转换,完成 WGS84 到西安 80 的转换。

COORD GM 2.0 坐标转换工具

下载地址:

https://wwa.lanzoui.com/icotPjcv18b

密码:dzhw
